Módulo Radar de Microondas
Arduino > modulos

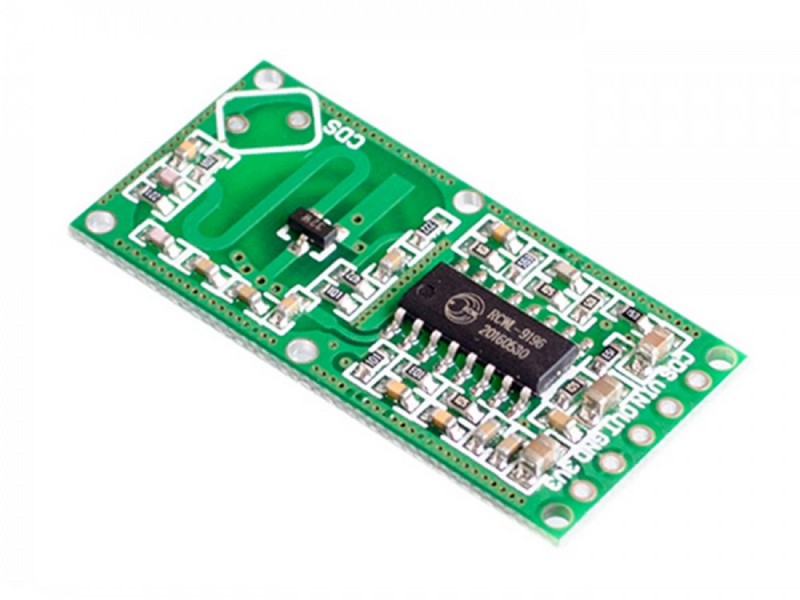

¿QUÉ ES EL RCWL-0516?
Módulo de inducción de microondas que utiliza tecnología de radar Doppler para detectar objetos moviéndose.
Alta sensibilidad, larga distancia, fiabilidad, gran ángulo inductivo, amplio rango de tensión de suministro: 4V a 28.0 V
Capacidad de Penetración, Detección, tiempo de bloqueo y distancia ajustable.

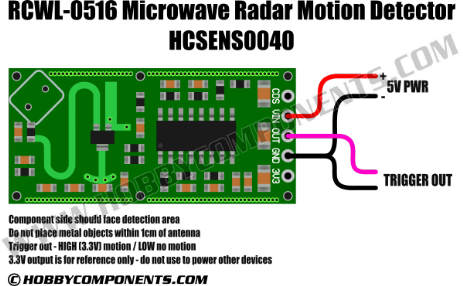

ESQUEMA MONTAJE
La conexión es sencilla, simplemente alimentamos el módulo desde Arduino mediante GND y 5V y conectamos el pin OUT a una entrada de Arduino..
EJEMPLOS DE CÓDIGO
#define entrada A0 //aqui conectamos el pin out del modulo
#define led 13 //utilizamso el led de la placa en pin13
void setup () {
pinMode (entrada, INPUT);
pinMode (led, OUTPUT);
}
void loop () {
byte estado = digitalRead (entrada);
if(estado){digitalWrite(led,HIGH);} //indicamos deteccion
else{digitalWrite(led,LOW);}
delay (100);
}
