ETHERNET SHIELD - SD
Arduino > shelds

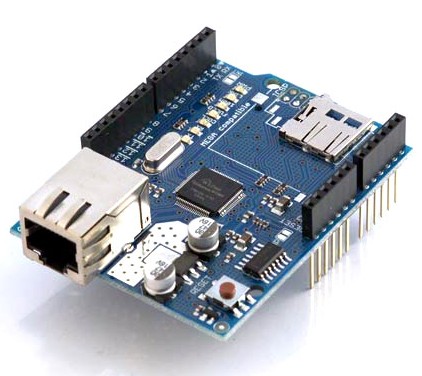

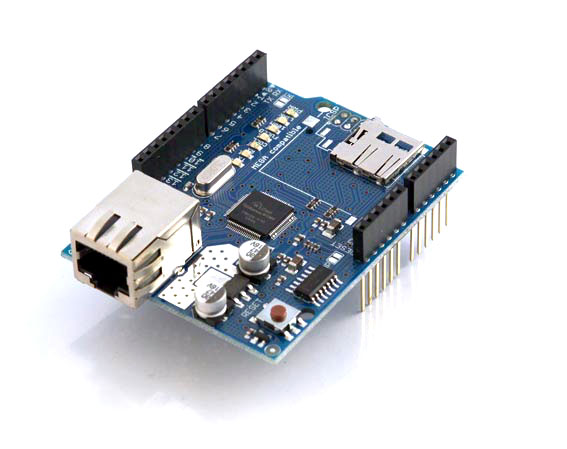

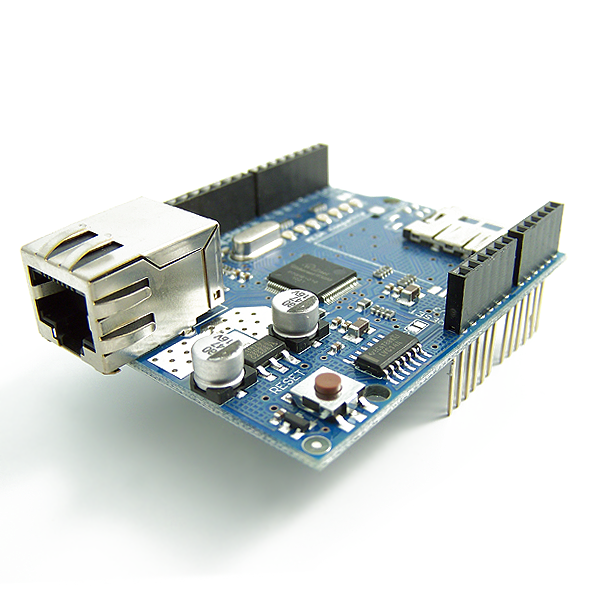

shield de red basada en el chip W5100 y ranura para tarjeta microSD
Perfecta para Arduino UNO. Con la ayuda de la librería, podremos realizar un pequeño servidor web, un cliente. Etc.. La configuración de red se realiza mediante software, por lo que podremos configurar con facilidad todo a nuestra red local.
Versión 3.0 compatible con Arduino MEGA utilizando la librería original.
Éste modelo incorpora un zócalo para tarjetas de memoria micro-SD para almacenar ficheros o servirlos como servidor web embebido.
También incluye reset automático para que el chip interno W5100
También incluye reset automático para que el chip interno W5100
Arduino se comunica con el módulo W5100 y la micro-SD utilizando el bus SPI (mediante el conector ICSP). Esto se encuentra en los pines digitales 11, 12 y 13 en el modelo UNO y en los pines 50, 51 y 52 del modelo MEGA. En ambas placas, el pin 10 es utilizado para seleccionar el W5100 y el pin 4 para la micro-SD. Estos pines no pueden ser utilizados para otros fines mientras la Ethernet Shield esté conectada. El en MEGA, el pin SS (53) no es utilizado pero debe dejarse como salida para que el bus SPI funcione correctamente.
Ten en cuenta que el W5100 y la micro-SD comparten el bus SPI, por lo que sólo uno de ellos comunica a la vez. Si deseas utilizar ambos simultáneamente, debes tenerlo en cuenta al escribir tu código!
Ten en cuenta que el W5100 y la micro-SD comparten el bus SPI, por lo que sólo uno de ellos comunica a la vez. Si deseas utilizar ambos simultáneamente, debes tenerlo en cuenta al escribir tu código!
Documentación:
Ethernet Shield
Cómo conectar la Ethernet Shield
Librería para Arduino
Esquema (PDF)
Producto no Oficial, totalmente compatible.
